マザック旋盤の初級プログラムを解説①（端面、棒材）

はじめに

初めまして、こんにちは。

NC旋盤マザックの初心者の為の記事を書きます。

コチラの記事を参考に、マザックのプログラムを理解して、加工に活かしていければ幸いです。

マザックの対話式プログラムは、Gコードと違って理解しにくい場面もありますので、例を挙げながら解説していきたいと思います。

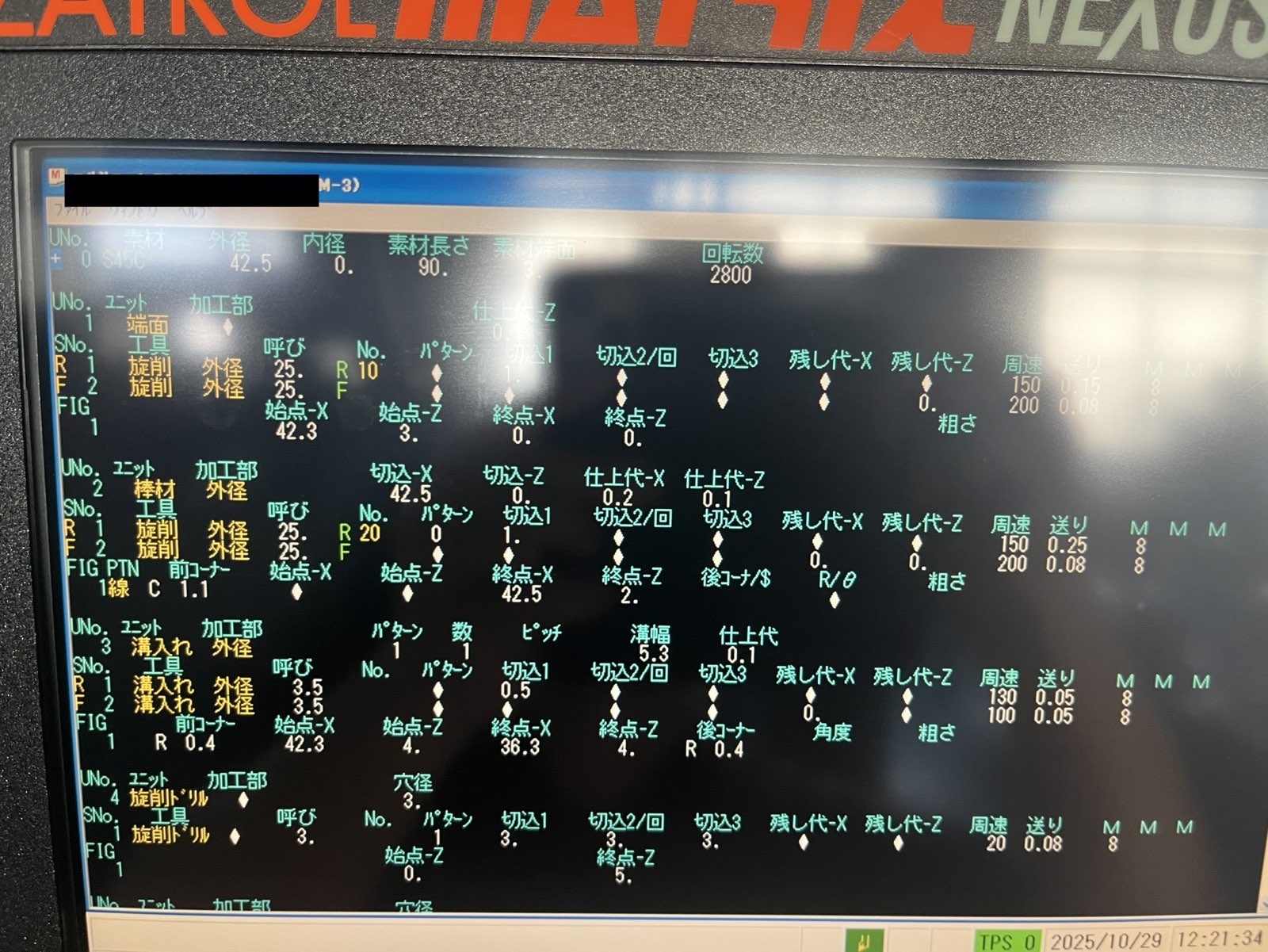

旋削加工ユニット

旋削加工ユニットは８種類あります。

1. 端面
2. 棒材
3. ねじ切り
4. 溝入れ
5. 旋削ドリル
6. 旋削タップ
7. 倣い
8. 隅取り

この順番にプログラムを解説していきます。

基本的には

1. 端面
2. 外径
3. 内径

の順です。

工具、周速、送り等は省略します。

また倣い、隅取りユニットは使う頻度が少ないので、省略します。

端面ユニット

最初に端面を削ります。

仕上げ代は0.1ミリ残して荒加工をします。

仕上げは全ての荒加工が終わった後にします。

外径荒と外径仕上げのバイトを使い、後で、そのまま外径加工もしちゃいましょう。

端面ユニットのFIGは、始点X、Zと終点X,Zの点を入力します。
終点X、終点Zは、必然的に「0」になります。（旋削中心の原点）
あとは始点X,Zの数値を入れます。
※Ｘは直径入力になります。
※端面は取り代を+入力になります。棒材ユニットとは、プラス方向が逆になります。

以下の例でFIGを入力してみます。

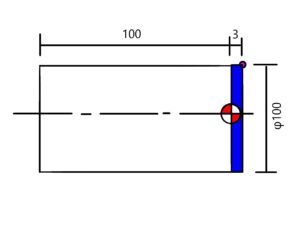

素材寸法：φ100ｘ長さ103

これで行くと端面を３ミリ削る事になり全長が100になります。上図の青色が取り代です。

始点開始点は右上の●になります。終点は原点。実際はチップR分、Xが余分に中心から下がります。

では次に、中心に穴があいている時、終点-Ｘが変わるのを解説します。

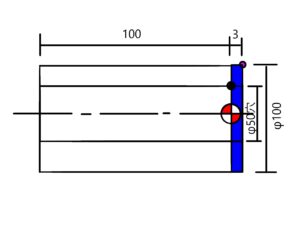

素材寸法：φ100ｘ長さ103　中心穴φ50

ドリルで先に、穴あけ後に端面でもいいのですが、アプローチの時にドリルとワークが衝突の恐れがあるので、僕は先に端面を加工します。

わりと、端面ユニットは簡単かと思います。

棒材ユニット

棒材ユニットは初めに外径、内径、正面、背面を選択します。

上の表で赤いマーキングしてないのが、素材の端から加工します。：①、③、⑤、⑦
赤マーキングしてあるのが、素材の途中から加工を開始します。：②、④、⑥、⑧

主に使うのは、①外径と③内径です。⑦⑧背面はほとんど使う事はありません。
よって①外径と③内径の例題を後でやってみます。

仕上げ代は、0.1残しにしたいので、仕上げ代-X0.2、仕上げ代-Z0.1　としておきます。

パターンは工具が上に逃げる時の逃げ方ですが、基本は「０」にしておきます。

①外径

例題1　素材：φ110ｘ80

２テーパの始点-X60と始点-Z20は、１線の終点-X60と終点-Z20と同じなので、連続のボタンを押すと続けて同じ数値が入力されますので、早く楽に簡単入力出来ます。

③内径

例題1　素材：φ110ｘ80　下穴５０
